3Dデータ変換

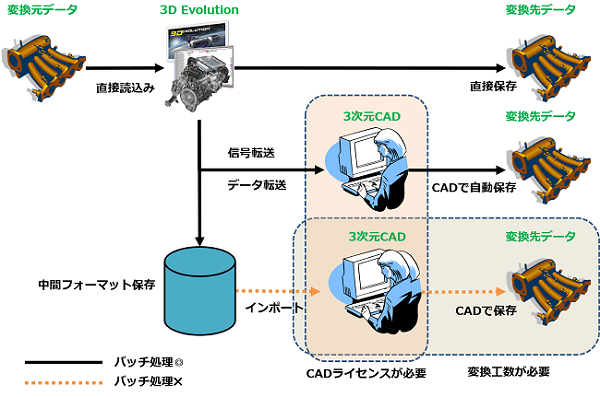

3Dデータ変換とは

3D_Evolutionの3Dデータ変換の種類には、ダイレクトトランスレータ、フィーチャー変換、フィーチャー認識、図面変換があります。ダイレクトトランスレータは、形状情報を任意のフォーマットに変換します。フィーチャー変換は、3次元CAD間の履歴変換を行います。フィーチャー認識は、Brepからフィーチャーを作成します。図面変換は、フィーチャー変換機能を前提として3次元形状とリンク付きで図面のビュー情報を変換します。3Dデータ変換


ダイレクトトランスレータ

3D_Evolutionのダイレクトトランスレータは、航空宇宙産業やドイツ自動車産業の3DAモデル変換で運用されているダイレクトトランスレータです。このダイレクトトランスレータの特徴は、世界最高水準のバイナリー解析技術を基礎とするインターフェイスによりダイレクトに大容量3Dデータを高速に読み取ります。バイナリー解析技術は、CAD環境に依存することなくCADデータを読み取ることが可能です。この技術は、CADデータに対するユーザの著作権を保護するため開発されています。CADのバージョンアップやCADの統廃合によってCADデータが読めなくなる問題を解決しています。このバイナリー解析技術は、各社の設計・製造プロセスを保護しながらCADのバージョンアップが可能です。

ダイレクトトランスレータ

フィーチャー変換

3D_Evolutionのフィーチャー変換は、世界最高水準のバイナリー解析技術を基礎するインターフェイスにより3次元CADデータからフィーチャー情報をダイレクトに読取り、変換先3次元CADのAPIを介してフィーチャー情報を再構築する機能です。このフィーチャー変換は、オペレータが2つの3次元CADを見比べながらフィーチャーを再作成する行為をプログラム化しています。対応可能な3次元CADフォーマットの種類に制限があります。CADフィーチャー読取り専用は、I-Deas、CATIA V4、CATIA V6、CADフィーチャー書込み専用は、Inventor、CADフィーチャー読書き対応は、CATIA V5、NX、Proe、Creo、SolidWorksです。クライスラー社はこのフィーチャー変換でCATIA V5からNXへのCADマイグレーションを行いました。

フィーチャー変換

フィーチャー認識

3D_Evolutionのフィーチャー認識は、世界最高水準のバイナリー解析技術を基礎するインターフェイスにより3Dデータをダイレクトに読込み、Brepからフィーチャーを認識し抽出します。フィーチャー認識する方法は、自動認識と手動認識があります。手動認識では、面を選択し意図に沿ったスケッチベースのフィーチャーを認識させることができます。認識されたフィーチャーを抽出しフィーチャー変換で特定の3次元CADへフィーチャーを転送することが可能です。このフィーチャー認識は、履歴のないCADデータから部分的に履歴を抽出し設計変更を行う場合に使用します。

フィーチャー認識

図面変換

3D_Evolutionの図面変換は、3Dデータとリンク情報を保つことが可能な唯一の図面変換ソフトです。3次元CADの図面情報の読取りは、世界最高水準のバイナリー解析技術により3次元CAD環境を必要としません。図面情報の書き込みは、変換先3次元CADのAPIで書き込みます。図面変換の前提としてフィーチャー変換が必要です。


ダイレクトトランスレータの入力インターフェイス

インターフェイス 拡張子 バージョン
3DExperience *.3Dxml All-R417
2014x-2013
3MF *.3mf
Acis *.sat
*.sab
All-R21
AutoCAD *.dwg
AMF *.amf
CATIA V4 *.model
*.dlv
*.exp
All-4.x
CATIA V5 *.CATPart
*.CATProduct

*.cgr
R10-R27
CATIA V6 *.3Dxml R210-R213
2011x-2013
CADDS _pd
_ps
4&5
Creo *.prt
*.xpr
*.asm
*.xas
All-Creo4.0
*.neu 13-WF5
DGN *.dgn
DWG *.dwg All-2013
Euklid *.edx
FBX *.fbx
iCAD *.x_t
*.x_b
All-26
I-Deas *.arc
*.unv
*.asc
All-NX6
IGES *.igs
*.iges
5.2-5.3
Inventor *.ipt
*.iam
All-2017
*.sat
*.sab
All-R21
JT *.jt 6.4-10.2
NX *.prt 11.1-NX11
*.x_t
*.x_b
All-26
*.jt 6.4-10.2
MicroStation *.dgn
*.sat
*.sab
All-R21
Parasolid *.x_t
*.x_b
All-26
PLMXML *.xml
Proe *.prt
*.xpr
*.asm
*.xas
13-WF5
*.neu 13-WF5
Rhinoceros *.3dm
RobCAD *.rf
Solid Edge *.x_t
*.x_b
All-26
*.jt 6.4-10.2
SolidWorks *.sldprt
*.prt
*.sldasm
*.asm
1999-2017
*.x_t
*.x_b
All-26
Space-E *.sat
*.sab
All-R21
STEP *.stp
*.stpx
*.step
*.stpZ
AP203
AP214
AP242
STL *.stl
TOPsolid *.x_t
*.x_b
All-26
VDA *.vda FS2.0
VisiCAD *.wkf
VRML *.wrl
*.vrml
97
97Zip
X3D *.x3d
*.x3db

フィーチャー変換のマトリックス

Feature
Read↓
Feature Writing→
CATIA V5 NX Creo SolidWorks Inventor
I-Deas
CATIA V4
CATIA V5
CATIA V6
NX
Creo
SolidWorks

図面変換のマトリックス

Draw
Read↓
Draw Writing→
CATIA V5 NX Creo SolidWorks Inventor
I-Deas
CATIA V4
CATIA V5
CATIA V6
